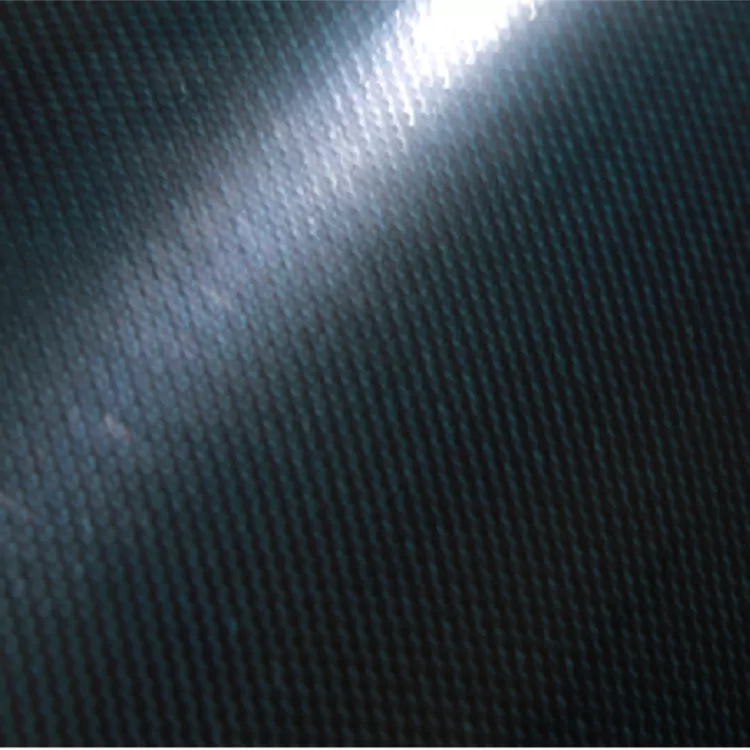

3K UD ແລະ Bidirectional Carbon Fiber Prepreg Fabric

3K UD ແລະ Bidirectional Carbon Fiber Prepreg Fabric ປະສົມປະສານການເສີມສ້າງເສັ້ນໄຍກາກບອນ 3K ກັບມາຕຣິກເບື້ອງ resin pre-impregnated ໃນສອງການຈັດການເສັ້ນໄຍທີ່ແຕກຕ່າງກັນ. ການກໍ່ສ້າງ UD ສຸມໃສ່ເສັ້ນໃຍຢ່າງຕໍ່ເນື່ອງສ່ວນໃຫຍ່ຕາມທິດທາງດຽວ, ໃນຂະນະທີ່ການກໍ່ສ້າງແບບສອງທິດທາງສະຫນອງການເສີມສ້າງໃນທົ່ວສອງທິດທາງຕົ້ນຕໍ. ທາງເລືອກລະຫວ່າງພວກມັນຕົ້ນຕໍແມ່ນກ່ຽວຂ້ອງກັບເສັ້ນທາງການໂຫຼດ, ໂຄງສ້າງ laminate ແລະເລຂາຄະນິດຂອງສ່ວນປະສົມສໍາເລັດຮູບ.

ສໍາລັບຜູ້ຜະລິດປະສົມ, ຄວາມແຕກຕ່າງນີ້ມີຄວາມສໍາຄັນຫຼາຍກ່ວາການອອກແບບ 3K ຢ່າງດຽວ. ອົງປະກອບທີ່ມີ tensile, bending ຫຼື axial load ເດັ່ນອາດຈະໄດ້ຮັບຜົນປະໂຫຍດຈາກ laminate ທີ່ສ້າງຂຶ້ນປະມານທິດທາງເສັ້ນໄຍທີ່ກໍານົດໄວ້, ໃນຂະນະທີ່ຄະນະກໍາມະຫຼື shell ຮັບຜິດຊອບການໂຫຼດໃນສອງທິດທາງອາດຈະຮຽກຮ້ອງໃຫ້ມີການຈັດການການເສີມທີ່ສົມດູນຫຼາຍ.

UD ແລະການກໍ່ສ້າງເສັ້ນໄຍສອງທິດທາງ

ດ້ວຍການກໍ່ສ້າງ UD, ເສັ້ນໃຍກາກບອນຢ່າງຕໍ່ເນື່ອງແມ່ນສຸມໃສ່ສ່ວນໃຫຍ່ຕາມທິດທາງດຽວ. ນີ້ເຮັດໃຫ້ວັດສະດຸທີ່ເຫມາະສົມສໍາລັບອົງປະກອບທີ່ການອອກແບບວິສະວະກໍາມີເສັ້ນທາງການໂຫຼດຕົ້ນຕໍທີ່ຊັດເຈນ, ເຊັ່ນ: shafts, beams, rods ແລະພາກສ່ວນໂຄງສ້າງຍາວ.

ການກໍ່ສ້າງ bidirectional ສະຫນອງການເສີມສ້າງໃນສອງທິດທາງຕົ້ນຕໍ. ມັນສາມາດໄດ້ຮັບການພິຈາລະນາສໍາລັບຫມູ່ຄະນະ, ການປົກຫຸ້ມຂອງ, ທີ່ຢູ່ອາໄສແລະອົງປະກອບອື່ນໆທີ່ laminate ຈໍາເປັນຕ້ອງໄດ້ປະຕິບັດການໂຫຼດໃນທົ່ວສອງແກນແທນທີ່ຈະເປັນສ່ວນໃຫຍ່ຕາມທິດທາງດຽວ.

ການຈັດວາງເສັ້ນໄຍບໍ່ໄດ້ກໍານົດການປະຕິບັດຂອງສ່ວນສໍາເລັດຮູບດ້ວຍຕົວມັນເອງ. ເກຣດເສັ້ນໄຍ, ສ່ວນປະລິມານຂອງເສັ້ນໄຍ, ລະບົບຢາງ, ການຈັດວາງ laminate, ຈໍານວນຂອງ plies, ການສັງລວມແລະສະພາບການປິ່ນປົວທັງຫມົດປະກອບສ່ວນກັບຄຸນສົມບັດປະສົມສຸດທ້າຍ.

3K ຫມາຍຄວາມວ່າແນວໃດ?

ການອອກແບບ 3K ຫມາຍເຖິງການດຶງເສັ້ນໄຍກາກບອນທີ່ມີປະມານ 3,000 filaments ສ່ວນບຸກຄົນ. ມັນອະທິບາຍເຖິງຂະໜາດຂອງມັດເສັ້ນໃຍຫຼາຍກວ່າລະດັບຄວາມແຮງສະເພາະ.

ສໍາລັບການຄັດເລືອກວັດສະດຸ, 3K ຄວນພິຈາລະນາຮ່ວມກັນກັບຊັ້ນຂອງເສັ້ນໄຍກາກບອນ, ລະບົບຢາງແລະການກໍ່ສ້າງເສີມ. A tow 3K ສາມາດຖືກນໍາໃຊ້ໃນສະຖາປັດຕະຍະກໍາ laminate ທີ່ແຕກຕ່າງກັນ, ແລະຄຸນສົມບັດປະສົມສຸດທ້າຍແມ່ນຂຶ້ນກັບວິທີການເສີມແມ່ນຮັດກຸມ, ລວມແລະການປິ່ນປົວ.

ຄວາມແຕກຕ່າງນີ້ແມ່ນມີຄວາມກ່ຽວຂ້ອງໂດຍສະເພາະເມື່ອປຽບທຽບ UD ແລະວັດສະດຸສອງທິດທາງ. ການອອກແບບ 3K ກໍານົດເສັ້ນໄຍ tow, ໃນຂະນະທີ່ UD ຫຼືການກໍ່ສ້າງ bidirectional ອະທິບາຍວິທີການເສີມນັ້ນຖືກຈັດລຽງພາຍໃນ prepreg.

ຂໍ້ມູນວັດສະດຸ

ການເລືອກທິດທາງເສັ້ນໄຍ

ສໍາລັບ 3K UD ແລະ Bidirectional Carbon Fiber Prepreg Fabric, ຄໍາຖາມປະຕິບັດທໍາອິດແມ່ນວິທີການທີ່ອົງປະກອບສໍາເລັດຮູບຄາດວ່າຈະປະຕິບັດການໂຫຼດຂອງມັນ. ການເສີມສ້າງຄວນໄດ້ຮັບການຈັດລຽງເພື່ອໃຫ້ laminate ສະຫນອງວັດສະດຸທີ່ການອອກແບບຕ້ອງການ, ແທນທີ່ຈະເລືອກ UD ຫຼືການກໍ່ສ້າງແບບ bidirectional ໂດຍອີງໃສ່ພຽງແຕ່ຮູບລັກສະນະຂອງຜ້າ.

UD ກໍ່ສ້າງ

ການເສີມ UD ແມ່ນຖືກພິຈາລະນາທົ່ວໄປສໍາລັບ shafts, rods, beams ແລະພາກສ່ວນທີ່ຍືດຍາວອື່ນໆທີ່ມີທິດທາງການໂຫຼດຕົ້ນຕໍທີ່ກໍານົດໄວ້. ແຜ່ນມ້ວນນອກແກນເພີ່ມເຕີມສາມາດຖືກລວມເຂົ້າໃສ່ໃນແຜ່ນ laminate ໃນເວລາທີ່ອົງປະກອບຍັງຕ້ອງການການເສີມສ້າງໃນທົ່ວທິດທາງທີສອງ.

ການກໍ່ສ້າງສອງທິດທາງ

ການເສີມສອງທິດທາງສາມາດຖືກພິຈາລະນາສໍາລັບຫມູ່ຄະນະ, ການປົກຫຸ້ມຂອງ, ເຮືອນແລະພາກສ່ວນອື່ນໆທີ່ຄວາມຕ້ອງການໂຫຼດຫຼືຄວາມແຂງຂະຫຍາຍໃນທົ່ວສອງທິດທາງຕົ້ນຕໍ. ຄວາມສົມດຸນຕົວຈິງລະຫວ່າງສອງທິດທາງແມ່ນຂຶ້ນກັບການກໍ່ສ້າງຂອງວັດສະດຸແລະຕາຕະລາງ laminate.

ການອອກແບບແຜ່ນ

ການກໍ່ສ້າງ prepreg ຄວນໄດ້ຮັບການປະເມີນເປັນສ່ວນຫນຶ່ງຂອງ laminate ທີ່ສົມບູນແທນທີ່ຈະເປັນແຜ່ນທີ່ໂດດດ່ຽວ. ທິດທາງເສັ້ນໄຍ, ລໍາດັບຊັ້ນ, ຄວາມຫນາ, ເນື້ອໃນຂອງຢາງແລະເງື່ອນໄຂການລວມມີອິດທິພົນຕໍ່ວິທີການໂຫຼດໄດ້ຖືກໂອນຜ່ານອົງປະກອບສໍາເລັດຮູບ.

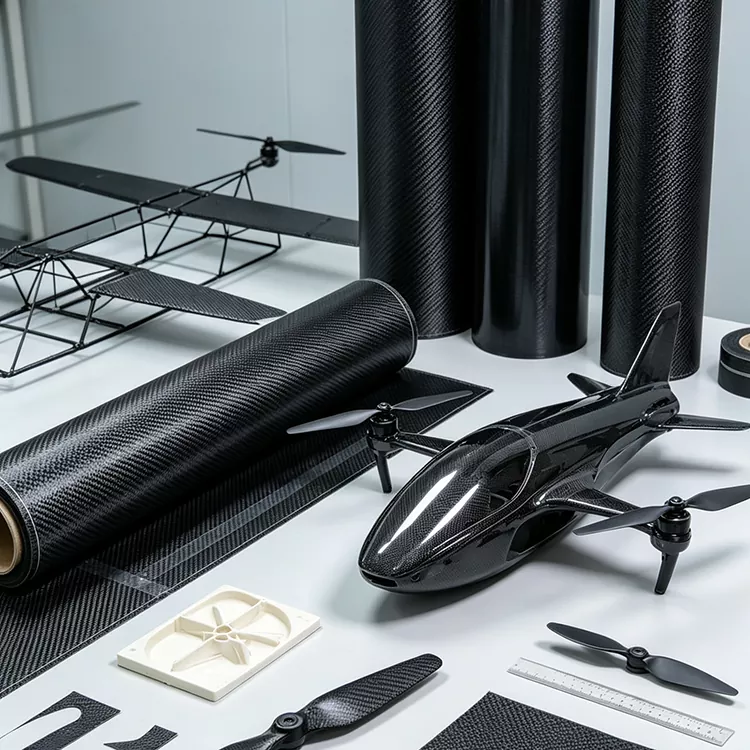

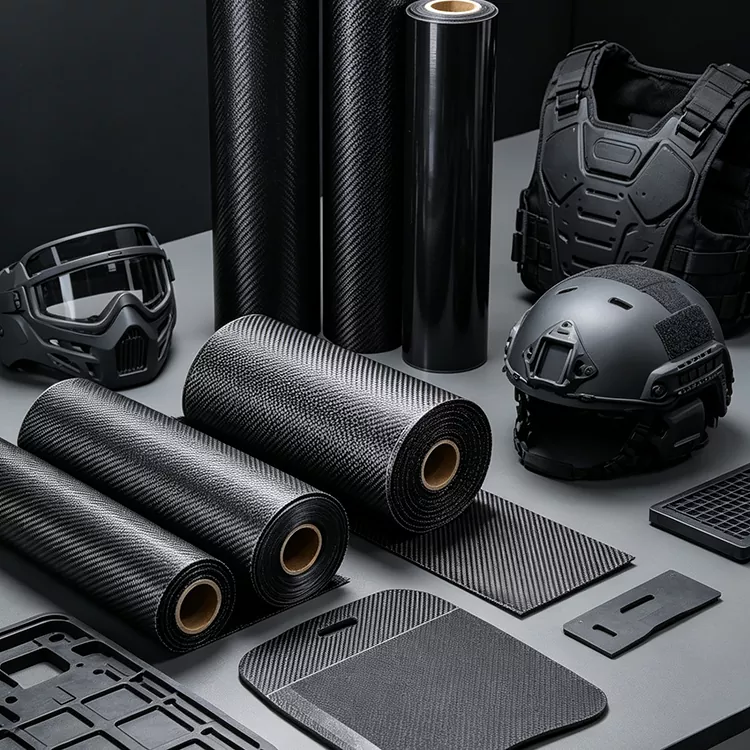

ຄໍາຮ້ອງສະຫມັກທົ່ວໄປ

ວັດສະດຸດັ່ງກ່າວສາມາດພິຈາລະນາໄດ້ສໍາລັບອົງປະກອບປະສົມທີ່ການເສີມສ້າງທິດທາງແລະເນື້ອໃນ resin ຄວບຄຸມແມ່ນຕ້ອງການ. ການກໍ່ສ້າງທີ່ເຫມາະສົມແມ່ນຂຶ້ນກັບເລຂາຄະນິດຂອງພາກສ່ວນ, ເງື່ອນໄຂການໂຫຼດ, ວິທີການ molding ແລະຄວາມຫນາຂອງ laminate ທີ່ຕ້ອງການ.

ອຸປະກອນກິລາ

ວັດສະດຸສາມາດຖືກນໍາໃຊ້ໃນໂຄງສ້າງກິລາທີ່ມີນ້ໍາຫນັກເບົາທີ່ຄວາມແຂງ, ພຶດຕິກໍາຄວາມເຫນື່ອຍລ້າແລະມະຫາຊົນແມ່ນການພິຈາລະນາການອອກແບບທີ່ສໍາຄັນ. ຄໍາຮ້ອງສະຫມັກທີ່ມີທ່າແຮງປະກອບມີ shafts Golf, ອົງປະກອບຂອງລົດຖີບ, ໂຄງສ້າງ racket, paddles ແລະພາກສ່ວນປະກອບ molded ອື່ນໆ.

ອົງປະກອບຂອງລົດຍົນ

ຄໍາຮ້ອງສະຫມັກໃນລົດຍົນສາມາດປະກອບມີແຜງນ້ໍາຫນັກເບົາ, ອົງປະກອບເສີມ, ພາກສ່ວນໂຄງສ້າງທີ່ເລືອກແລະອົງປະກອບການປະຕິບັດ. ການກໍ່ສ້າງ UD ສາມາດຖືກພິຈາລະນາບ່ອນທີ່ສ່ວນຫນຶ່ງມີເສັ້ນທາງການໂຫຼດຕົ້ນຕໍທີ່ຖືກກໍານົດ, ໃນຂະນະທີ່ການເສີມສ້າງ bidirectional ອາດຈະຖືກນໍາໃຊ້ໃນບ່ອນທີ່ມີການສະຫນັບສະຫນູນສອງແກນ.

ຊິ້ນສ່ວນອຸດສາຫະກໍາ

ຄໍາຮ້ອງສະຫມັກອຸດສາຫະກໍາສາມາດປະກອບມີແຜງ, ເຮືອນ, ວົງເລັບ, beams, rods ແລະອົງປະກອບອຸປະກອນນ້ໍາຫນັກເບົາ. ການກໍ່ສ້າງທີ່ຕ້ອງການແມ່ນຂຶ້ນກັບວ່າອົງປະກອບມີທິດທາງການໂຫຼດທີ່ເດັ່ນຊັດຫຼືຕ້ອງການການເສີມສ້າງໃນທົ່ວຫຼາຍທິດທາງ.

ອຸປະກອນເອເລັກໂຕຣນິກ

ສໍາລັບທີ່ຢູ່ອາໄສອຸປະກອນທີ່ເລືອກແລະອົງປະກອບໂຄງສ້າງ, ເສັ້ນໄຍກາກບອນສາມາດສະຫນອງນ້ໍາຫນັກຕ່ໍາແລະການສະຫນັບສະຫນູນໂຄງສ້າງ. ເນື່ອງຈາກວ່າເສັ້ນໄຍກາກບອນເປັນຕົວນໍາໄຟຟ້າ, ການແຍກໄຟຟ້າແລະຄວາມຕ້ອງການແມ່ເຫຼັກໄຟຟ້າຄວນໄດ້ຮັບການພິຈາລະນາເປັນສ່ວນຫນຶ່ງຂອງການອອກແບບການປະກອບທີ່ສົມບູນ.

ການຄັດເລືອກວັດສະດຸກ່ອນການຜະລິດ

ສໍາລັບໂຄງການປະສົມໃຫມ່, ວັດສະດຸຄວນໄດ້ຮັບການກໍານົດຕາມອົງປະກອບແລະຂະບວນການຜະລິດແທນທີ່ຈະເປັນຊື່ຜະລິດຕະພັນຢ່າງດຽວ. ຂໍ້ມູນທີ່ສໍາຄັນປະກອບມີການກໍ່ສ້າງເສັ້ນໄຍທີ່ຕ້ອງການ, ລະບົບຢາງ, ຄວາມກວ້າງ, ຄວາມຫນາ, ຕາຕະລາງ laminate ແລະວິທີການ molding.

ສໍາລັບພາກສ່ວນ UD, ທິດທາງເສັ້ນໄຍຕົ້ນຕໍຄວນໄດ້ຮັບການກໍານົດພ້ອມກັບການເສີມນອກແກນທີ່ຕ້ອງການ. ສໍາລັບພາກສ່ວນ bidirectional, ການດຸ່ນດ່ຽງ reinforcement ທີ່ຈໍາເປັນແລະທິດທາງ ply ຄວນໄດ້ຮັບການຢືນຢັນ. ລາຍລະອຽດເຫຼົ່ານີ້ຊ່ວຍກໍານົດວ່າຂໍ້ມູນສະເພາະແມ່ນສອດຄ່ອງກັບເສັ້ນທາງການໂຫຼດທີ່ຕັ້ງໄວ້.

ຄວາມຕ້ອງການຢາງຢາງຄວນໄດ້ຮັບການຢືນຢັນກ່ອນການຜະລິດ. ເນື່ອງຈາກວ່ານີ້ແມ່ນວັດສະດຸ prepreg, ລະບົບຢາງແລະເນື້ອໃນ resin ມີຜົນກະທົບຕໍ່ການຈັດການ, ການເກັບຮັກສາ, molding ແລະການຮັກສາສະພາບ. ບ່ອນທີ່ວັດສະດຸໄດ້ຖືກປະສົມປະສານເຂົ້າໃນຂະບວນການຜະລິດທີ່ມີຢູ່ແລ້ວ, ຕົວກໍານົດການປຸງແຕ່ງໃນປະຈຸບັນຂອງລູກຄ້າຫຼືຂໍ້ກໍານົດຂອງວັດສະດຸສາມາດນໍາໃຊ້ເປັນເອກະສານອ້າງອີງ.

FAQ

3K UD carbon fiber prepreg ແມ່ນຫຍັງ?

ມັນແມ່ນ prepreg ໂດຍໃຊ້ການເສີມເສັ້ນໄຍກາກບອນ 3K ຈັດລຽງສ່ວນໃຫຍ່ໃນທິດທາງດຽວແລະປະສົມປະສານກັບມາຕຣິກເບື້ອງຢາງກ່ອນທີ່ຈະ molding. ມັນ ເໝາະ ສຳ ລັບຊິ້ນສ່ວນປະສົມທີ່ການເສີມສ້າງຕ້ອງປະຕິບັດຕາມທິດທາງການໂຫຼດທີ່ ກຳ ນົດໄວ້.

ຄວາມແຕກຕ່າງລະຫວ່າງ UD ແລະເສັ້ນໄຍກາກບອນແບບ bidirectional ແມ່ນຫຍັງ?

UD ວາງເສັ້ນໃຍຕໍ່ເນື່ອງສ່ວນໃຫຍ່ຕາມທິດທາງຕົ້ນຕໍ. ການກໍ່ສ້າງ bidirectional ສະຫນອງການເສີມສ້າງໃນສອງທິດທາງຕົ້ນຕໍ. ການຄັດເລືອກແມ່ນຂຶ້ນກັບເງື່ອນໄຂການໂຫຼດ, ເລຂາຄະນິດຂອງພາກສ່ວນແລະການອອກແບບ laminate ຂອງອົງປະກອບສໍາເລັດຮູບ.

ວັດຖຸມີຢາງແລ້ວບໍ?

ແມ່ນແລ້ວ. ນີ້ແມ່ນວັດສະດຸ prepreg, ຊຶ່ງຫມາຍຄວາມວ່າການເສີມສ້າງເສັ້ນໄຍກາກບອນໄດ້ຖືກລວມເຂົ້າກັນແລ້ວກັບມາຕຣິກເບື້ອງຢາງ. ລະບົບ resin ສະເພາະແລະເນື້ອໃນ resin ຄວນໄດ້ຮັບການຢືນຢັນສໍາລັບຂໍ້ກໍານົດທີ່ເລືອກ.

3K ເທົ່າກັບລະດັບຄວາມແຮງບໍ?

ສະບັບເລກທີ 3K ອະທິບາຍຈຳນວນ filament ໂດຍປະມານຂອງສາຍຢາງຄາບອນ. ປະສິດທິພາບຂອງອົງປະກອບສຸດທ້າຍຍັງຂຶ້ນກັບເກຣດເສັ້ນໄຍ, ລະບົບຢາງ, ສ່ວນປະລິມານຂອງເສັ້ນໄຍ, ການວາງເສັ້ນໄຍ ແລະເງື່ອນໄຂການປິ່ນປົວ.

ວັດສະດຸສາມາດປັບແຕ່ງໄດ້ບໍ?

ແມ່ນແລ້ວ. Yuruis ສະຫນອງການຜະລິດຕາມຄໍາສັ່ງແລະສາມາດປຶກສາຫາລືຂະຫນາດ, ຄວາມກວ້າງແລະຄວາມຕ້ອງການໂຄງການອື່ນໆຕາມຈຸດປະສົງແລະຂະບວນການຜະລິດ.

ອຸດສາຫະກໍາໃດທີ່ໃຊ້ prepreg ປະເພດນີ້?

ຄໍາຮ້ອງສະຫມັກສາມາດປະກອບມີອຸປະກອນກິລາ, ອົງປະກອບຂອງລົດຍົນແລະພາກສ່ວນປະກອບອຸດສາຫະກໍາ. ໂຄງສ້າງອຸປະກອນອີເລັກໂທຣນິກທີ່ເລືອກອາດຈະໃຊ້ການປະກອບຂອງເສັ້ນໄຍກາກບອນ ເມື່ອຄວາມຕ້ອງການວັດສະດຸ ແລະໄຟຟ້າເຂົ້າກັນໄດ້ກັບແອັບພລິເຄຊັນ.

ຂ້ອຍຄວນໃຫ້ຂໍ້ມູນຫຍັງເມື່ອຮ້ອງຂໍໃບສະເໜີລາຄາ?

ການສະຫນອງຄວາມກວ້າງທີ່ຕ້ອງການ, ຄວາມຫນາ, ການກໍ່ສ້າງເສັ້ນໄຍ, ຄວາມຕ້ອງການຢາງ, ຄໍາຮ້ອງສະຫມັກ, ວິທີການ molding ແລະປະລິມານທີ່ຄາດຄະເນຈະຊ່ວຍໃຫ້ກໍານົດການກໍານົດທີ່ເຫມາະສົມ. ສໍາລັບພາກສ່ວນໂຄງສ້າງ, ຕາຕະລາງການແຕ້ມຮູບຫຼື laminate ຍັງສາມາດເປັນປະໂຫຍດສໍາລັບການຢືນຢັນການກໍານົດເສັ້ນໄຍທີ່ຕ້ອງການ.
